Kubernetes 微服务集群全栈架构

导读：在企业级云原生技术架构的演进过程中，如何将复杂的分布式微服务矩阵、数据库有状态服务、消息网关以及运维观测系统标准化落地到 Kubernetes 集群中，是架构师与运维团队面临的核心考验。
本文基于生产级实际落地案例，全面整合了微服务全栈部署架构、配置解耦隔离方案（ConfigMap/Secret）、持久化存储实践，以及官方 Dashboard 与 Kuboard 双可视化运维面板的搭建调优，所有敏感配置与环境参数均已做脱敏规范化处理，可作为云原生微服务底座交付的标准参考指南。

🏗️ 一、生产级微服务全栈架构总览

现代微服务体系涵盖网关层、多前端接入层、核心业务微服务矩阵、通用中间件层以及底层有状态数据持久化集群。各分层职责明确，通过 Kubernetes 容器网络与 CoreDNS 实现解耦互通。

1.1 系统架构拓扑 (Mermaid)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
graph TB
    subgraph "网关接入层 (Gateway Layer)"
        EG[Envoy / API Gateway]
        HR[HTTPRoute / Ingress]
    end

    subgraph "前端业务矩阵 (Frontend Layer)"
        WP[web-portal<br/>业务总控台]
        WE[web-exercise<br/>处方业务端]
        WA[web-analysis<br/>大数据分析端]
        WB[web-bi<br/>商业智能大屏]
        WJ[web-monitor<br/>监控运维端]
    end

    subgraph "核心微服务矩阵 (Backend Microservices - 已脱敏)"
        EP[exam-plan-service<br/>考试计划服务]
        ER[exam-rule-service<br/>规则服务]
        EI[exam-item-service<br/>题目服务]
        DJ[device-joint-service<br/>设备联接服务]
        EX[exercise<br/>运动处方服务]
        AN[analysis<br/>分析服务]
        FS[file-service<br/>文件服务]
        UC[user-center<br/>用户中心]
        AZ[az-sport-data<br/>运动数据服务]
    end

    subgraph "基础中间件层 (Middleware Layer)"
        GW[Spring Cloud Gateway<br/>:9999]
        NC[Nacos 配置/注册中心<br/>:8848]
        RD[Redis 缓存集群<br/>:6379]
        XJ[XXL-Job 调度中心<br/>:9080]
    end

    subgraph "有状态数据层 (Data Storage Layer)"
        MY[(MySQL 8.0<br/>StatefulSet / Ceph RBD)]
    end

    EG --> HR
    HR --> WP & WE & WA & WB & WJ
    WP & WE & WA --> GW
    GW --> EP & ER & EI & DJ & EX & AN & FS & UC & AZ
    EP & ER & EI & DJ & EX & AN & FS & UC & AZ --> NC
    EP & ER & EI & DJ & EX & AN & FS & UC & AZ --> RD
    EP & ER & EI & DJ & EX & AN & FS & UC & AZ --> MY

1.2 命名空间规范规划

生产环境中切忌将所有资源堆积在 default 命名空间中。推荐按职责与安全隔离域进行划分：

命名空间 资源类型 核心服务 安全与网络隔离策略
platform-prod 无状态微服务 / 前端 / 业务中间件 业务 Pod、Gateway、Nacos、XXL-Job 挂载专用应用 Secret，受业务 RBAC 管控
database 有状态持久化实例 MySQL StatefulSet、Redis Cluster 隔离于独立网络命名空间，仅暴露内部服务端口
envoy-gateway-system 入口网关系统 Envoy Gateway、GatewayClass 控制器 承载南北向互联网流量，配置 HTTPS/TLS 卸载
kubernetes-dashboard / kuboard 集群监控运维面板 Web 控制台、指标采集代理 面向运维工程师，严格限制公网暴露与 RBAC

📦 二、环境解耦与配置中心标准化 (ConfigMap / Secret)

为了实现容器镜像“一次构建，多环境随处运行（Build Once, Run Anywhere）”，必须将数据源地址、账号密码及中间件连接彻底外部化至 ConfigMap 与 Secret 中。

2.1 通用数据库连接配置 (db-info)

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: ConfigMap
metadata:
  name: db-info
  namespace: platform-prod
data:
  MYSQL_HOST: "mysql.database.svc.cluster.local"
  MYSQL_PORT: "3306"
  MYSQL_USER: "app_service_user"
  MYSQL_PWD: "<DESENSITIZED_STRONG_PASSWORD>"
  REDIS_HOST: "redis.platform-prod.svc.cluster.local"
  REDIS_PORT: "6379"
  REDIS_PWD: "<DESENSITIZED_REDIS_AUTH>"

2.2 业务分库映射表 (db-name)

各个微服务独立使用各自的库，避免跨业务跨库耦合。通过 ConfigMap 注入环境变数字典：

ConfigMap Key 数据库名 对应微服务组件 功能定位
ANA-DB db_analysis analysis 统计与多维分析服务数据库
DJ-DB db_device_joint device-joint-service 物联网设备数据采集与接入库
EI-DB db_exam_item exam-item-service 题目与资源试卷题库
EP-DB db_exam_plan exam-plan-service 考试/测验排程与计划服务库
ER-DB db_exam_rule exam-rule-service 评分与计分规则引擎库
EXERCISE db_exercise_rx exercise 运动处方与干预方案库
FC_DB db_file_center file-service 对象存储元数据与文件记录库
NC-DB db_nacos_config middleware-nacos Nacos 动态配置持久化库
UC-DB db_user_center user-center 组织架构、RBAC 与用户中心库
XJ_DB db_xxl_job middleware-xxljob 分布式定时任务调度执行器日志库

2.3 Redis DB 编号强隔离规范 (redis-db)

微服务共享单套高性能 Redis 集群时，使用独立的 DB 序号进行逻辑隔离，可有效杜绝 Key 冲突并方便运维按库单清缓存：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
apiVersion: v1
kind: ConfigMap
metadata:
  name: redis-db
  namespace: platform-prod
data:
  ANALYSIS: "1"                 # 分析服务缓存
  API-EXERCISE: "2"             # 运动处方缓存
  DEVICE-JOINT-SERVICE: "3"     # 设备连接会话
  EXAM-ITEM-SERVICE: "6"        # 题目与考题字典
  EXAM-PLAN-SERVICE: "7"        # 计划与状态机
  EXAM-RULE-SERVICE: "8"        # 规则引擎计算缓存
  FILE-SERVICE: "9"             # 文件临时凭据
  GATEWAY: "10"                 # 网关鉴权黑名单与限流令牌
  NACOS: "11"                   # 注册中心集群状态
  USER-CENTER-SERVICE: "13"     # 用户 Token 与鉴权上下文
  XXLJOB: "14"                  # 任务调度执行信号

🚀 三、核心微服务矩阵编排实战 (Deployment & Service)

3.1 标准微服务 Deployment 模板

以核心 device-joint-service 为例，包含环境变量注入、资源弹性配额（Requests/Limits）与就绪/存活健康检查探针：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
apiVersion: apps/v1
kind: Deployment
metadata:
  name: device-joint-service
  namespace: platform-prod
  labels:
    app: device-joint-service
    tier: backend
spec:
  replicas: 2
  selector:
    matchLabels:
      app: device-joint-service
  template:
    metadata:
      labels:
        app: device-joint-service
        tier: backend
    spec:
      containers:
      - name: app-container
        image: registry.example.internal/microservices/device-joint-service:v3.2.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 7003
          name: http-port

        # 环境变量动态解耦注入
        env:
        - name: MYSQL_HOST
          valueFrom:
            configMapKeyRef:
              name: db-info
              key: MYSQL_HOST
        - name: MYSQL_DB
          valueFrom:
            configMapKeyRef:
              name: db-name
              key: DJ-DB
        - name: REDIS_DB_INDEX
          valueFrom:
            configMapKeyRef:
              name: redis-db
              key: DEVICE-JOINT-SERVICE

        # 容器计算资源边界约束
        resources:
          requests:
            cpu: "500m"
            memory: "1Gi"
          limits:
            cpu: "2000m"
            memory: "4Gi"

        # 存活探针：探测实例是否死锁
        livenessProbe:
          httpGet:
            path: /actuator/health/liveness
            port: 7003
          initialDelaySeconds: 60
          periodSeconds: 20
          timeoutSeconds: 5
          failureThreshold: 3

        # 就绪探针：确保实例就绪后再接收流量
        readinessProbe:
          httpGet:
            path: /actuator/health/readiness
            port: 7003
          initialDelaySeconds: 30
          periodSeconds: 10
          timeoutSeconds: 3
          failureThreshold: 2

3.2 核心微服务部署矩阵规范

服务标识 服务名称 暴露端口 关键依赖 内存请求/上限 功能定位与特性
EP exam-plan-service 7002 MySQL, Redis(7), Nacos 1Gi / 4Gi 计划调度核心，支持 WebSocket 实时通信
ER exam-rule-service 7004 MySQL, Redis(8), Nacos 1Gi / 4Gi 业务计分规则与策略配置计算引擎
EI exam-item-service 7005 MySQL, Redis(6), Nacos 1Gi / 4Gi 试题信息与标准化资源库管理
DJ device-joint-service 7003 MySQL, Redis(3), Nacos 2Gi / 4Gi 物联网边缘设备协议对接与数据报文网关
EX exercise 9911 MySQL, Redis(2), Nacos 1Gi / 4Gi 业务运动处方与健康干预方案服务
AN analysis 8080 MySQL, Redis(1), Nacos 2Gi / 4Gi 批量数据统计与离线报表汇聚分析
FS file-service 7009 MySQL, Redis(9), OSS/MinIO 1Gi / 4Gi 统一文件上传下载、凭据分发与管理
UC user-center 7000 MySQL, Redis(13), Nacos 1Gi / 4Gi 统一身份认证鉴权、SSO 与角色权限系统
AZ az-sport-data 7005 专用时序存储, Redis(0) 2Gi / 4Gi 高吞吐实时运动生理指标采集归档

3.3 推荐服务拉起时序最佳实践

在生产初始化或冷启动场景下，建议按依赖依赖链从底向上启动：

  1. 基础设施层：MySQL StatefulSet 确认就绪并初始化好各库账号表结构 -> Redis 实例拉起
  2. 核心中间件：Nacos 注册配置中心 -> Spring Cloud Gateway 流量网关
  3. 通用微服务底座：User Center（用户中心） -> File Service（文件服务）
  4. 业务核心微服务：Exam Rule -> Exam Item -> Exam Plan -> Device Joint -> Exercise -> Analysis
  5. 任务调度与周边：XXL-Job 调度执行器 -> BI 统计服务
  6. 前端与路由代理：Web 门户静态容器 -> Envoy HTTPRoute 开放外部流量

💾 四、有状态存储持久化部署 (MySQL StatefulSet)

微服务的数据底座依赖可靠持久化。生产推荐使用 StatefulSet 配合分布式块存储（如 Ceph RBD、CSI-NFS 或云厂商 SSD）。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: mysql
  namespace: database
spec:
  serviceName: "mysql-internal"
  replicas: 1
  selector:
    matchLabels:
      app: mysql
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
      - name: mysql
        image: mysql:8.0.40
        args:
        - "--default-authentication-plugin=mysql_native_password"
        - "--character-set-server=utf8mb4"
        - "--collation-server=utf8mb4_unicode_ci"
        ports:
        - containerPort: 3306
          name: mysql
        env:
        - name: MYSQL_ROOT_PASSWORD
          valueFrom:
            secretKeyRef:
              name: mysql-secret
              key: root-password
        volumeMounts:
        - name: mysql-data
          mountPath: /var/lib/mysql
        - name: mysql-config
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: "2"
            memory: "8Gi"
          limits:
            cpu: "4"
            memory: "16Gi"
      volumes:
      - name: mysql-config
        configMap:
          name: mysql-tuning-config
  volumeClaimTemplates:
  - metadata:
      name: mysql-data
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: "standard-sc-ssd"
      resources:
        requests:
          storage: 300Gi

参数调优建议：

  • innodb_buffer_pool_size 设为物理内存的 60%-70%（容器 Limit 为 16G 时设为 10-12G）。
  • max_connections 根据微服务并发数合理设置（建议 2000 左右）。
  • lower_case_table_names=1 避免大小写表名兼容性问题。

🌐 五、现代网关流量路由 (Gateway API / HTTPRoute)

相比传统的 Ingress，Kubernetes Gateway API（如 Envoy Gateway）提供了更灵活的角色解耦与路由规则控制：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: platform-web-route
  namespace: platform-prod
spec:
  parentRefs:
  - name: cluster-ingress-gateway
    namespace: envoy-gateway-system
  hostnames:
  - "portal.cloud.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /api/
    backendRefs:
    - name: middleware-gateway
      port: 9999
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: web-portal
      port: 8080

📊 六、集群环境辨识与双 UI 运维监控方案实战

在实际管理成百上千个 Pod 与节点时，纯命令行排查效率低下。搭建可视化监控面板是提升运维排错速度的利器。

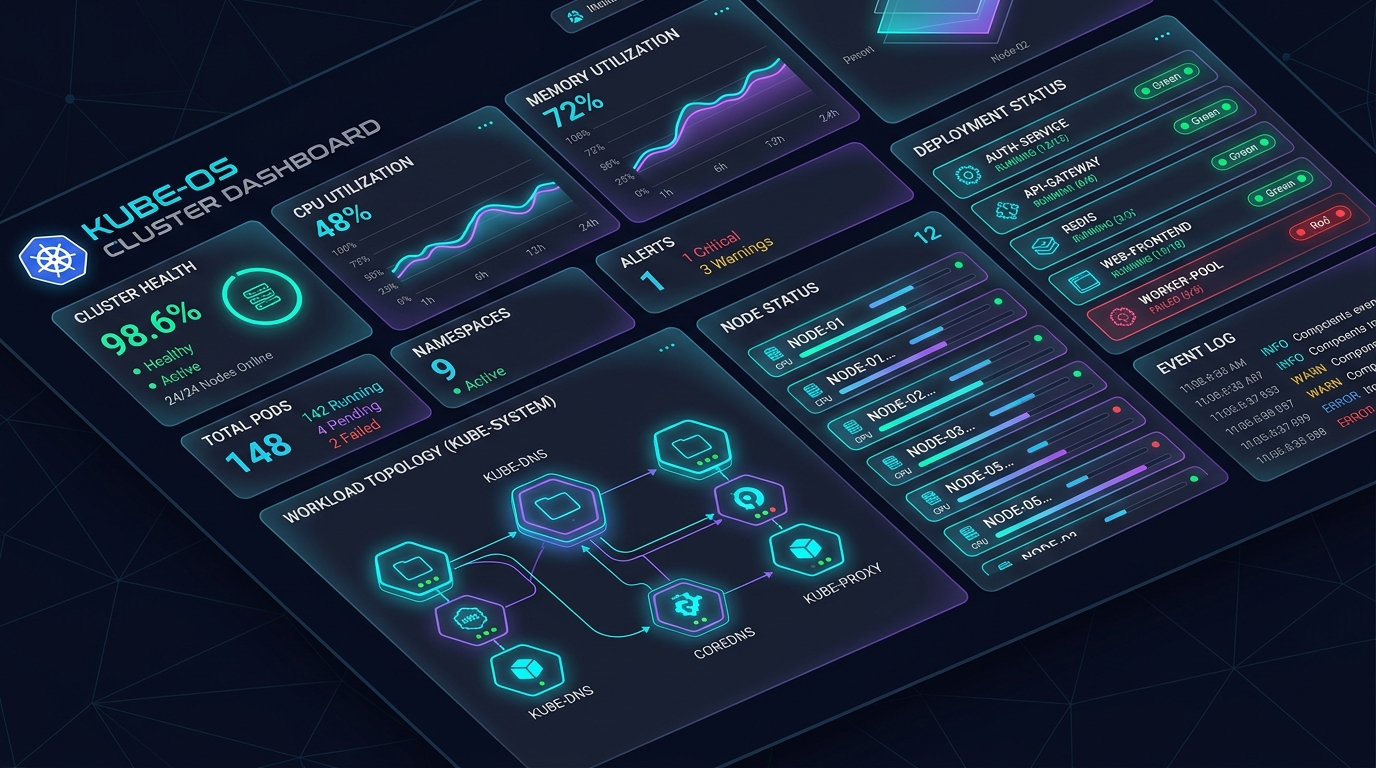

Kubernetes 智能集群监控平台

6.1 前置检查：确认集群发行版类型

不同的安装工具对 Kubeconfig 的存放位置和控制面管理方式不同，安装 UI 面板前可先运行自检：

1
2
# 1. 检查节点版本识别架构
kubectl get nodes -o wide
  • **版本号带 +rke2rX**（如 v1.28.2+rke2r1）：为 Rancher RKE2 集群，Kubeconfig 位于 /etc/rancher/rke2/rke2.yaml。
  • **版本号带 +k3sX**（如 v1.28.2+k3s1）：为 k3s 轻量级 集群，Kubeconfig 位于 /etc/rancher/k3s/k3s.yaml。
  • 标准版本号（如 v1.28.2）：为 kubeadm 原生集群，Kubeconfig 位于 /etc/kubernetes/admin.conf。

6.2 方案 A：官方 Kubernetes Dashboard（轻量合规）

适合需要纯原生合规、无第三方商业依赖的研发与测试环境。

1. Helm 部署最新版 Dashboard

1
2
3
4
5
6
7
8
# 添加官方 Helm 仓库
helm repo add kubernetes-dashboard https://kubernetes.github.io/dashboard/
helm repo update

# 部署至独立命名空间
helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard \
  --create-namespace \
  --namespace kubernetes-dashboard

2. 配置 Cluster-Admin 权限与获取 Token

由于 Kubernetes 1.24+ 移除了自动生成 Secret Token 机制，需手动创建管理员 ServiceAccount：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user-binding
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard

生成并提取登录 Token：

1
2
# 获取时效性管理员 Token
kubectl -n kubernetes-dashboard create token admin-user --duration=24h

3. 访问面板

1
2
3
4
# 启动本地代理
kubectl proxy --port=8001
# 浏览器访问：
# http://localhost:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/

6.3 方案 B：Kuboard v3（中文友好、生产首选推荐）

对于国内多团队协作和大型生产微服务，Kuboard 提供了全中文交互、无需配置复杂 Ingress 即可直观查看微服务拓扑和 Pod 日志的强大功能。

1. 单机 Docker 快速运行 Kuboard 服务端

1
2
3
4
5
6
sudo docker run -d \
  --name=kuboard \
  --restart=unless-stopped \
  --net=host \
  -v /root/kuboard-data:/data \
  eipwork/kuboard:v3

参数说明：

  • --net=host：直接绑定宿主机端口，访问 http://<HOST_IP>:80 即可登录。
  • 默认凭据：用户名 admin，初始密码 Kuboard123（初次登录需强制改密）。

2. 将 Kubernetes 集群导入 Kuboard

  1. 打开 Kuboard 控制台，点击 集群列表 -> 添加集群。
  2. 选择 通过 KubeConfig 导入 或 在目标集群内执行 Agent 安装脚本：
    1
    2
    # Kuboard 会生成一段 kubectl apply 语句，在目标集群 Master 节点执行即可自动连通：
    kubectl apply -f https://addons.kuboard.cn/kuboard-agent/k8s-agent.yaml
  3. 导入成功后，即可直观管理各个 Namespace、Deployment 副本扩缩容以及实时流式日志追踪。

🛠️ 七、生产避坑与稳定性排错精粹

  1. Pod 假死与探针超时避坑

    • 微服务（尤其 Java Spring Boot 体系）启动过程通常需预热加载 Class 与初始化连接池，耗时在 30-90 秒不等。
    • 务必配置 initialDelaySeconds 或引入 startupProbe（启动探针），否则 Pod 未初始化完毕就会被 livenessProbe 频繁判定超时并强行重启，导致陷入 CrashLoopBackOff 死循环。

  2. 跨命名空间访问 DNS 解析规则

    • 微服务与 MySQL、Redis 分布在不同命名空间（如 platform-prod 与 database），必须使用完整 FQDN 格式连接：
      <service-name>.<namespace>.svc.cluster.local
    • 严禁仅写 <service-name>，否则 CoreDNS 默认只在当前 Pod 所在命名空间内搜索解析失败。

  3. 资源限制 Limits 导致的 OOMKilled (Exit Code 137)

    • JVM 微服务如果不配置 -XX:MaxRAMPercentage，默认会按宿主机总内存计算堆大小，极易超出 Pod 的 resources.limits.memory 阈值，被 Linux 内核 OOM Killer 杀掉。
    • 推荐在环境变量中注入：JAVA_TOOL_OPTIONS: "-XX:+UseContainerSupport -XX:MaxRAMPercentage=75.0"。

🏁 八、总结

本文针对现代分布式业务系统，系统化梳理了从基础持久化存储、配置中心解耦、核心微服务编排、网关路由到运维可视化监控（Dashboard/Kuboard）的全栈落地链路。通过统一的标准架构和规范，运维与研发团队能够显著提高系统可靠性，降低故障排查平均修复时间（MTTR）。
